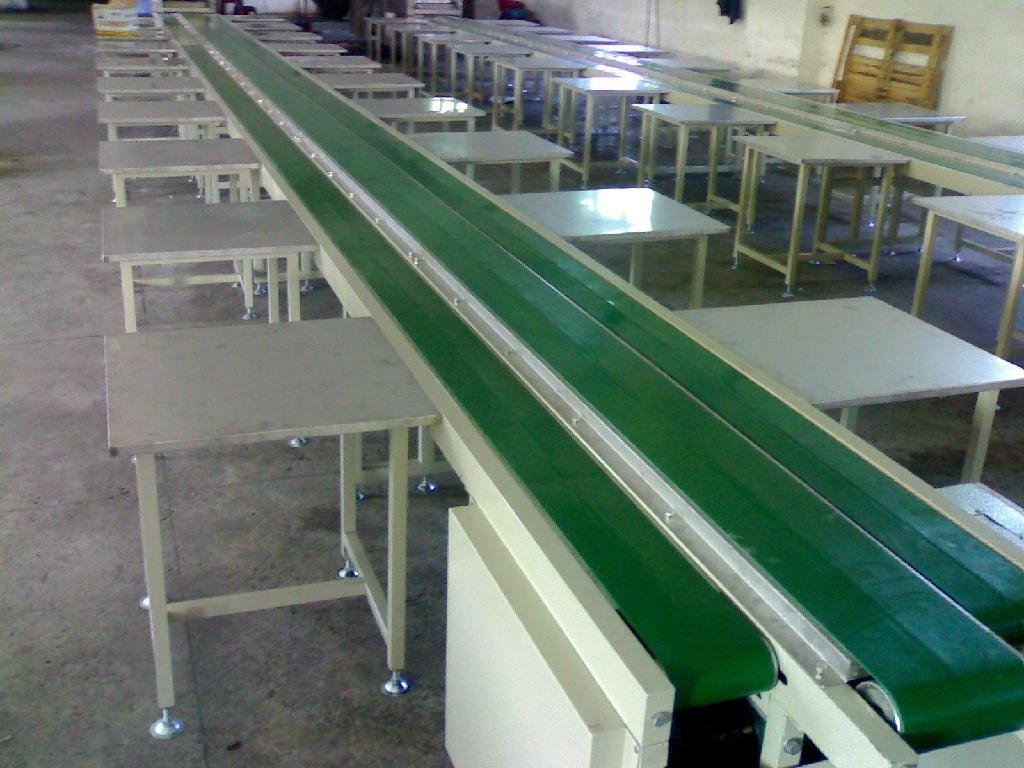

輸送機械當中的皮帶輸送機經過現代高新技術的發展逐步使用PLC控制系統來進行輔助物料輸送達到理想的最高效率。皮帶輸送機的PLC系統的模塊及各類機型的選擇也是大有講究，如控制單元、PLC類型、電源的選擇、存儲器的選擇、輸入輸出模塊的選擇等等，作為專業生產廠家昱音下面就為大家一一講解。
1、PLC的類型。PLC按結構分為整體型和模塊型兩類，按其應用環境分為現場安裝和控制室安裝兩類；按CPU字長分為一位、四位、八位、十六位、三二位和六十四位等。從應用角度出發，通?？梢钥刂瓶刂乒δ芑蚴禽斎胼敵鳇c(diǎn)數選型。整體型PLC的I/O點數固定，因此用戶選擇的余地較小，用于小型控制系統；模塊型PLC提供多種I/O卡件或插卡，因此用戶可以較為合理的選擇和配置控制系統的I/O點數，功能擴展方便靈活，一般用于大中型控制系統。
2、輸入輸出模塊的選擇。輸入輸出模塊的選擇應該考慮與應用要求的統一。例如對輸入模塊，應該考慮信號電平、信號傳輸距離、信號隔離、信號供電方式等應用要求。對輸出模塊，應該考慮選用的輸出模塊類型，通常繼電器輸出模塊具有價格低、使用電壓范圍廣、壽命短、響應時間較長等特點；可控硅輸出模塊適用于開關頻繁，電感性低功率因素負荷場合，但價格較貴，過載能力較差。輸出模塊還有有直流輸出、交流輸出和模擬量輸出等，與應用要求應該一致。可以根據應用要求，合理選用智能型輸入輸出模塊，以便提高控制水平和降低應用成本。考慮是否需要擴展機架或是遠程I/O機架等。
3、電源的選擇。PLC的供電電源，除了引進輸送設備時同時引進PLC應該根據產品說明書要求設計和選用之外，一般PLC的供電電源設計選用220VAC電源，與國內電網電壓一致。重要的應用場合，應該采用不間斷電源或穩壓電源供電。如果PLC本身帶有可使用電源時，應該核對提供電流是否滿足應用要求，否則應該設計外接供電電源。為防止外部高壓電源因誤操作而引入PLC，對輸入和輸出信號的隔離是必要的，有時也可以進行采用簡單的二極管或是熔絲管隔離。
4、存儲器的選擇。由于計算機集成芯片技術的發展，存儲器的價格已經下降，因此，為保證應用項目的正常投運，一般要求PLC的存儲器容量，按照256個I/O點至少選用8K存儲器選擇。需要復雜控制功能時，應該選擇容量更大，檔次更高的存儲器。
5、控制單元的冗余選擇：重要的過程單元：CPU（包括存儲器）及電源均應1B1冗余。在需要時也可選用PLC硬件與熱備軟件構成的熱備冗余系統、2重化或3重化冗余錯系統等。
